01
Distribución general (TGD)
Para la distribución de energía en grandes instalaciones, asegurando un flujo confiable desde la acometida principal hacia las distintas áreas de la planta.
Controladores y panel de control remoto
Los controladores que integramos van de las funciones operativas y de seguridad esenciales hasta la sincronía con la red, el reparto de carga entre varios grupos y el diagnóstico remoto. Armamos el tablero en casa, con la lógica que el proyecto pida.
Instalaciones comerciales e industriales
Proveemos soluciones integrales desde la distribución primaria de energía eléctrica hasta la automatización avanzada de procesos. Diez tipos de tablero que cubren la mayor parte de las aplicaciones industriales y comerciales.
Para la distribución de energía en grandes instalaciones, asegurando un flujo confiable desde la acometida principal hacia las distintas áreas de la planta.
Control y protección de motores eléctricos, para sostener el rendimiento en procesos industriales de alta demanda.
Distribuyen energía a cargas específicas o áreas de la instalación, manteniendo la continuidad y la seguridad operativa.
Automatización de procesos industriales integrando PLC y módulos de control.
Aseguran la continuidad de la operación transfiriendo a la fuente de respaldo cuando la red falla.
Protección y distribución segura en sistemas de baja tensión, industriales y comerciales.
Distribución en rangos de tensión intermedios, para subestaciones y plantas grandes.
Sostienen las cargas críticas durante la emergencia, gestionando generadores y UPS.
Corrigen el factor de potencia y reducen las pérdidas energéticas de la instalación.
Protección avanzada para media y alta tensión, con monitoreo en tiempo real ante condiciones anormales.
Principales tableros de transferencia
Desde la operación motorizada y la protección contra sobrecargas hasta la transferencia para cargas pesadas y la sincronización de varias fuentes. Son de fabricación propia: el tablero se arma aquí, con la lógica que el proyecto pida.
| Serie | Tipo de transferencia | Capacidad | Para qué sirve |
|---|---|---|---|
| «O» | Motorizada de doble tiro OTM | 40 – 800 A | Operación motorizada, transferencia rápida y segura, construcción robusta. Para aplicaciones que requieren un cambio de fuente eficiente. |
| «T» | Con interruptores termomagnéticos | 800 – 1 600 A | Protección contra sobrecargas y cortocircuitos, alta confiabilidad. Industrias medianas y sistemas de respaldo. |
| «E» | Con interruptores termomagnéticos | 800 – 3 200 A | Transferencia para cargas pesadas, alta durabilidad. Grandes instalaciones industriales y centros de datos. |
| «S» | Tablero de sincronía con contactores e interruptores termomagnéticos y electromagnéticos | 100 – 3 200 A | Sincronización de varias fuentes, alta flexibilidad. Entornos complejos como centros de datos y hospitales. |
Sincronía con la red
Los controladores que integramos van de las funciones operativas y de seguridad esenciales hasta las secuencias de diagnóstico y monitoreo avanzadas, en local o en remoto. Estos son los cinco puntos que un tablero de sincronía resuelve y que un tablero de transferencia común no.
Al perder la sincronía con CFE, el control busca restablecerla en cuanto la red vuelve a estar en condiciones.
Se puede controlar el factor de potencia de la instalación desde el propio tablero.
Control del intercambio de reactivos con la red, no solo de la potencia activa.
Detección de isla por variación de frecuencia y por salto de vector, que es lo que la interconexión exige.
Opciones de programación para el encendido de máquinas según la carga y el horario.
La decisión
La pregunta que ordena todo el tablero es una sola: ¿este grupo va a trabajar solo, o va a tener que ponerse de acuerdo con alguien más? De ahí sale el controlador, y del controlador sale el resto del tablero.

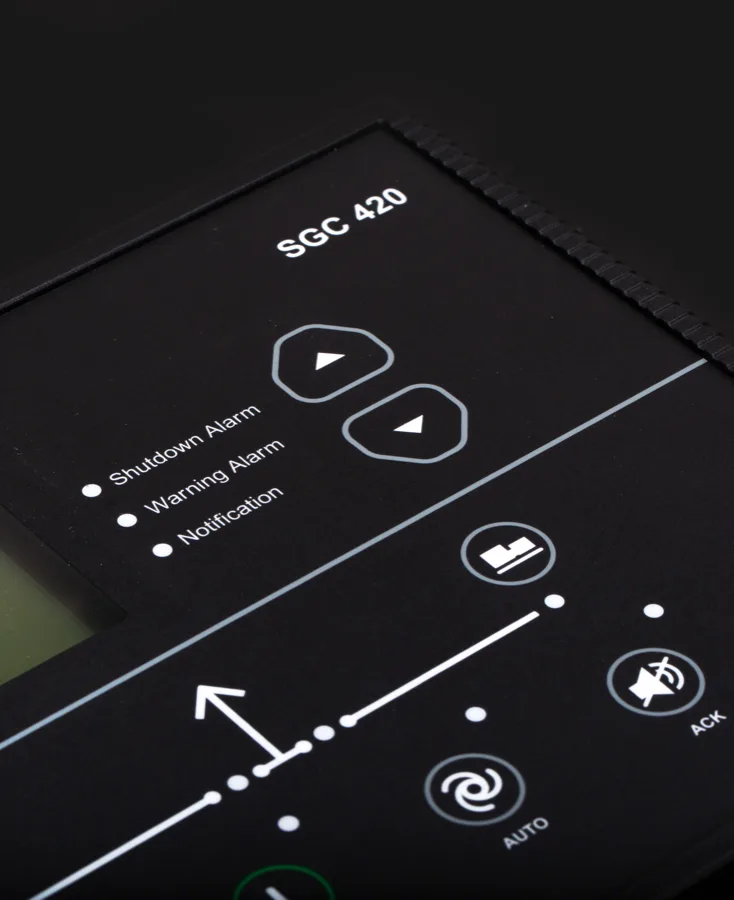

Un solo grupo, sin paralelo con red ni con otros grupos: SGC Mk II. El regulador de tensión es el del propio alternador (R120 o R180).

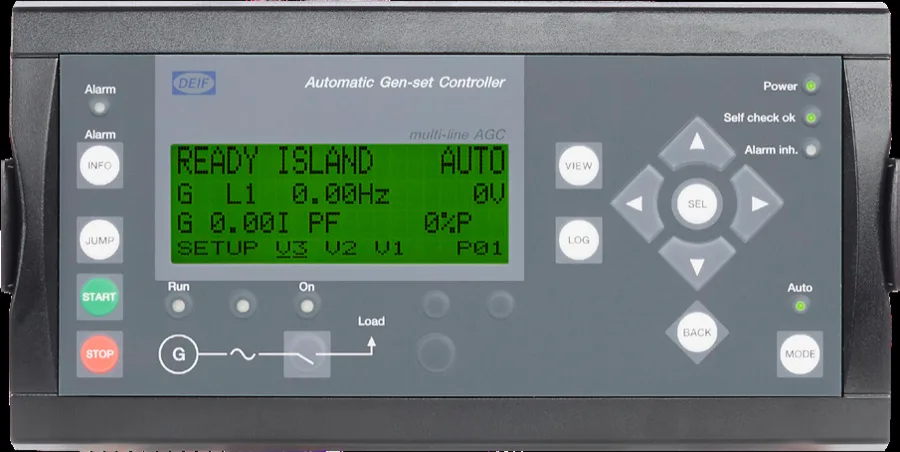

Paralelo con red, con otros grupos, o gestión de potencia: AGC 150. Ahí entra el regulador digital, integrado por CAN con el controlador.

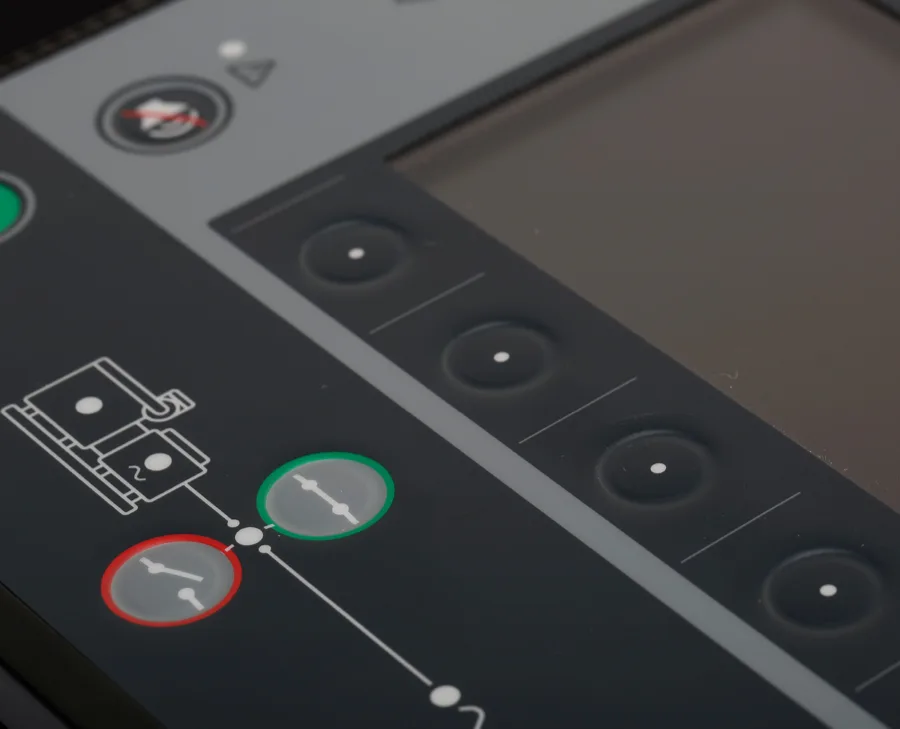

Cuando el proyecto exige protección diferencial del generador (ANSI 87G) o más de 64 controladores en un sistema: GPC 300.

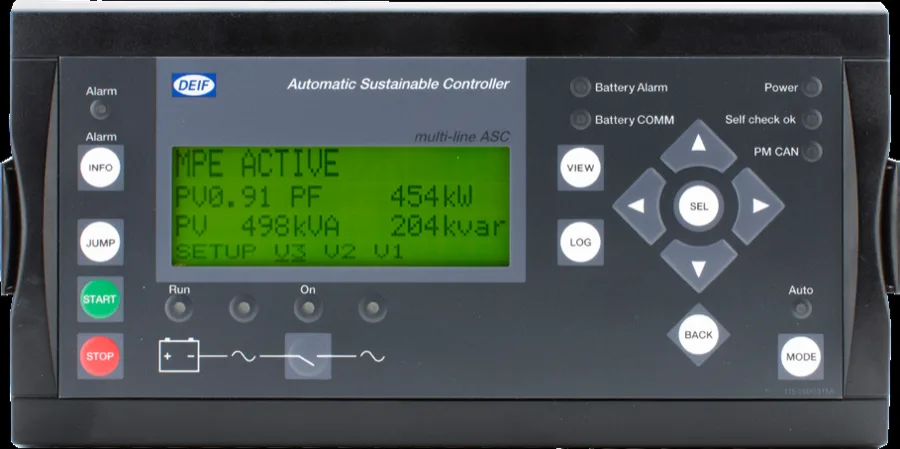

Con baterías o solar en la misma planta: ASC 150 para almacenamiento o fotovoltaico, con el mismo hardware del AGC 150.
Control de grupo
Las características listadas son las que declara el fabricante en su guía de aplicación para fabricantes de grupos electrógenos.
Un solo grupo o motor, cuando no hacen falta sincronización ni gestión de potencia.
Sincronización y gestión de potencia: paralelo con red, entre grupos, o con baterías y solar.
Proyectos que exigen protección diferencial del generador o sistemas grandes con reparto de carga.
Regulación y equipos avanzados

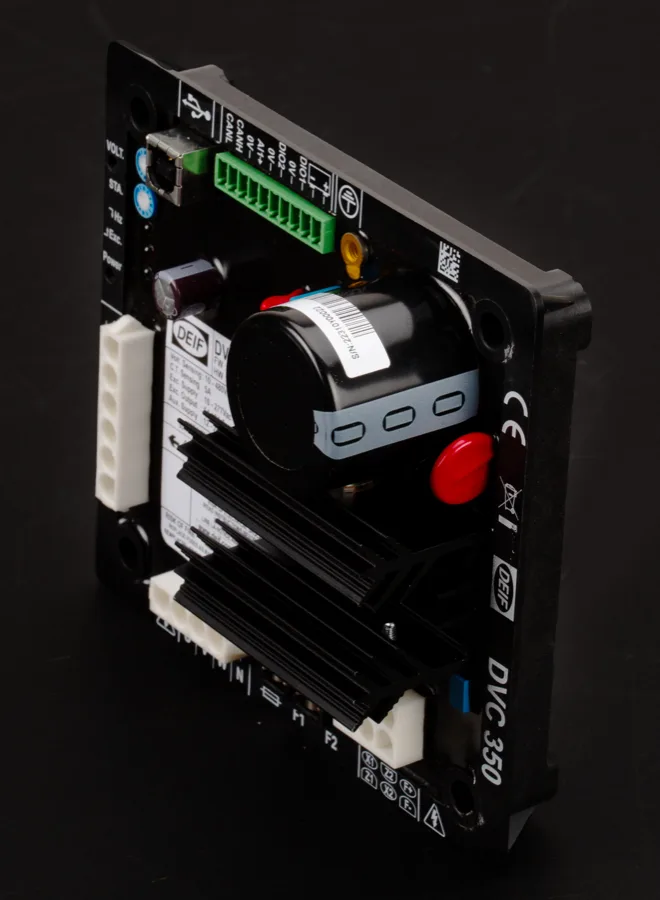

Alternadores con corriente de campo nominal de hasta 5 A. Es el que se integra con el AGC 150 en proyectos de sincronía.

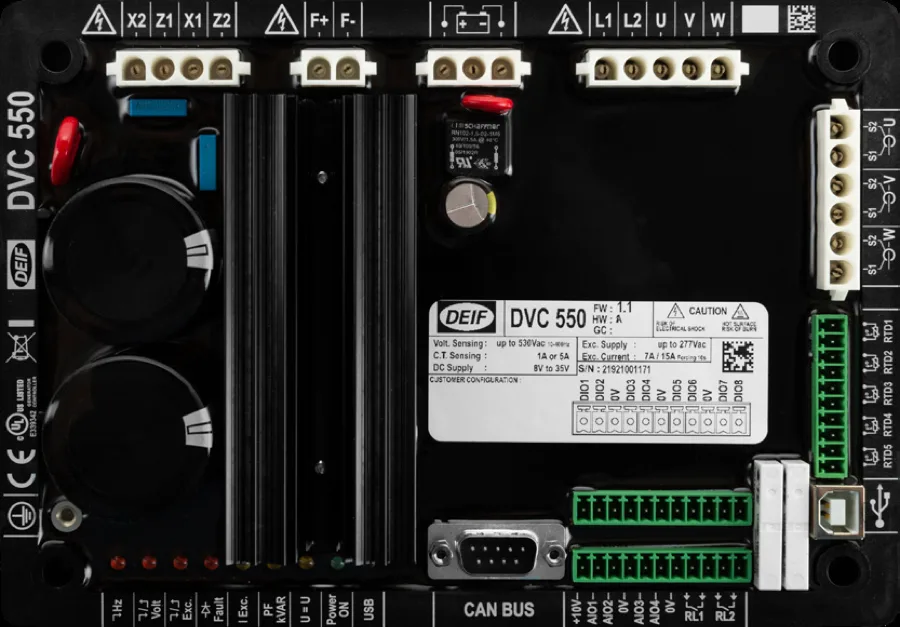

Alternadores de mayor corriente de campo, hasta 7 A y 277 V CA.

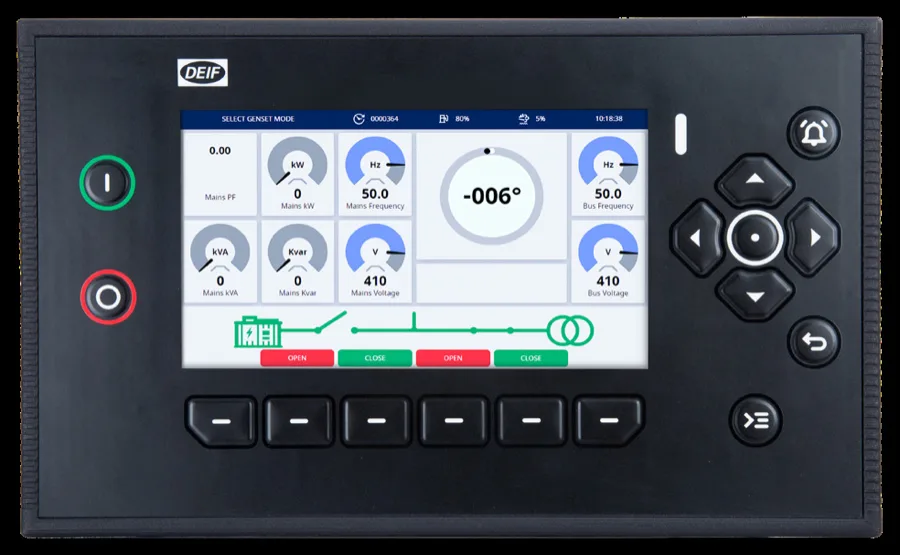

Controlador inteligente de energía, para plantas con varias fuentes. Actúa como concentrador de control.
Control de grupo para aplicaciones exigentes o cuando hacen falta muchas opciones de configuración.
Baterías y fotovoltaico dentro de un sistema de gestión de potencia DEIF, en instalaciones nuevas o existentes.
Alternadores
Los TAL son los alternadores que montamos de serie: cuatro polos, aislamiento clase H, IP 23 y regulador digital D350 incluido. Cubren de 10 a 1 000 kVA; por encima de ese rango, o cuando el proyecto pide una configuración fuera de gama, entra la familia LSA.
| Serie | Potencia de catálogo | Tensión | Velocidad | Excitación | Regulador | Rendimiento máx. |
|---|---|---|---|---|---|---|

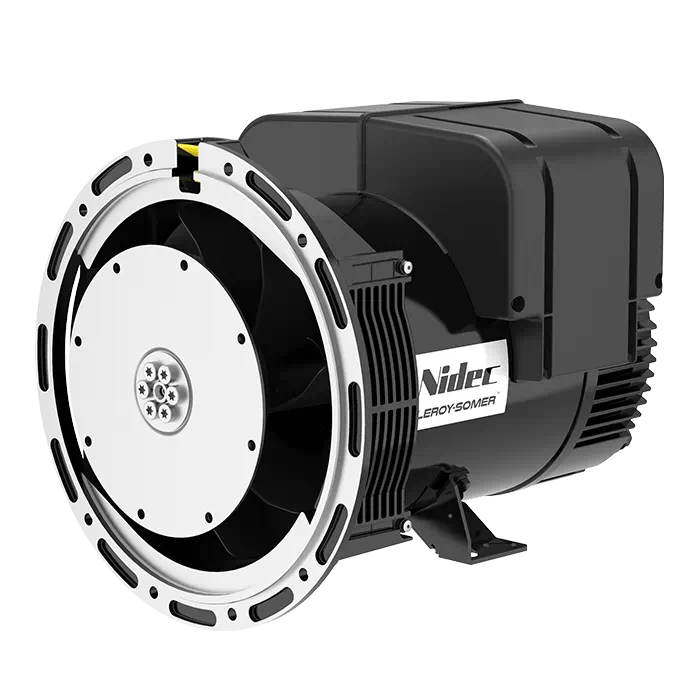

| TAL 040 | 10 - 20 kVA | 220 - 480V | 1500 - 1800 rpm | SHUNT / AREP+ | R120 / R180 (standard) | — |

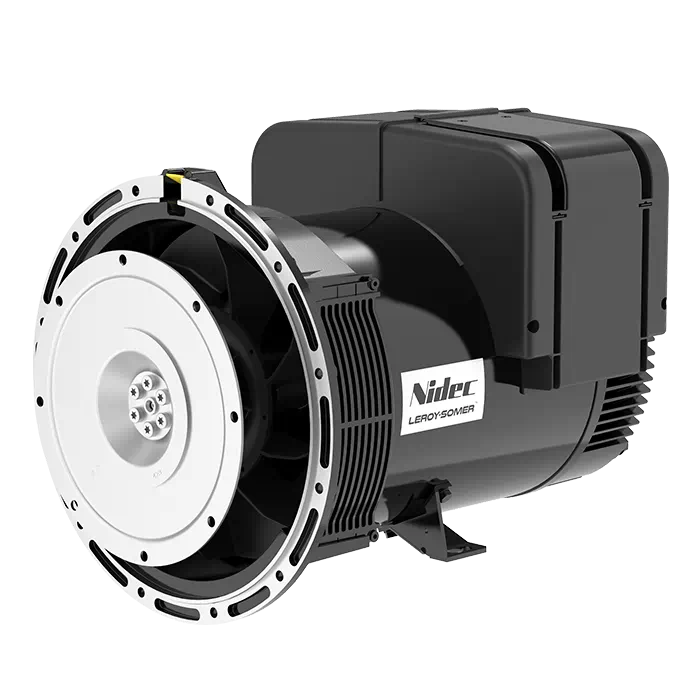

| TAL 042 | 25 - 63 kVA | 220 - 480V | 1500 - 1800 rpm | SHUNT / AREP+ / PMG | R120 / R180 (standard) | 93.8 % |

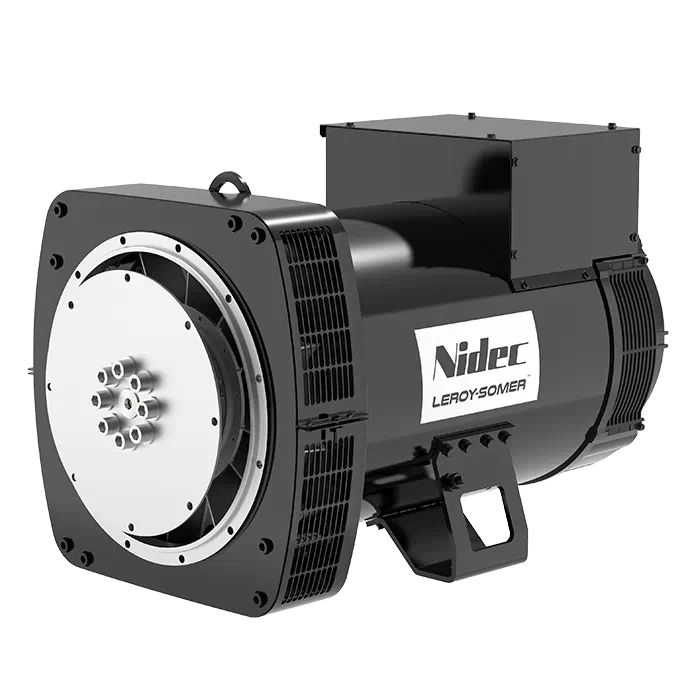

| TAL 044 | 70 - 200 kVA | 220 - 480V | 1500 - 1800 rpm | SHUNT / AREP+ / PMG | R120 / R180 (standard) | 95.8 % |

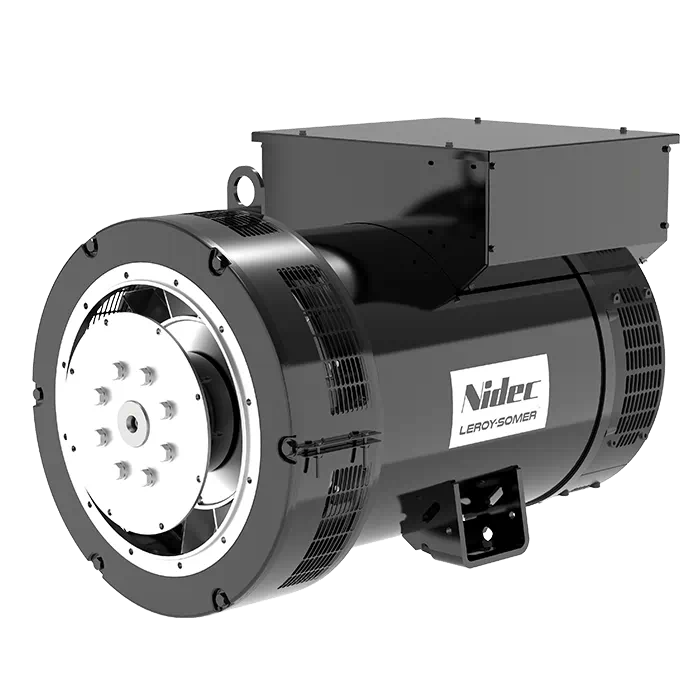

| TAL 046 | 230 - 365 kVA | 220 - 480V | 1500 - 1800 rpm | SHUNT / AREP+ / PMG | R150 / R180 (standard) | 95.8 % |

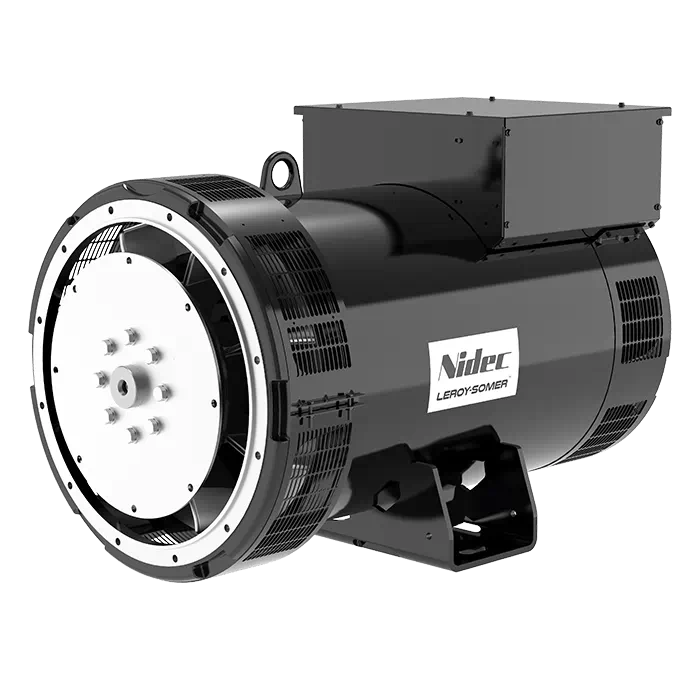

| TAL 0473 | 410 - 660 kVA | 220 - 480 V | 1500 - 1800 rpm | SHUNT / AREP+ / PMG | R180 / R150 (standard) | 96.8 % |

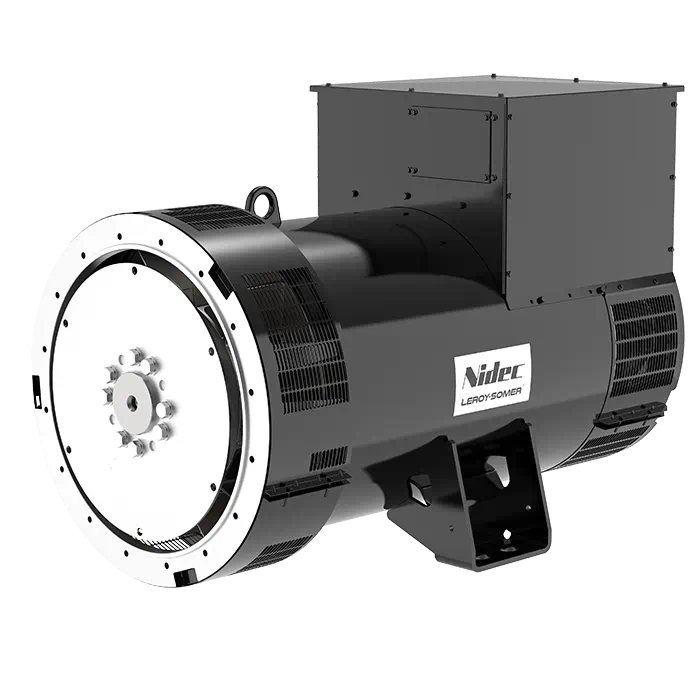

| TAL 049 | 730 - 1000 kVA | 220 - 480V | 1500 - 1800 rpm | SHUNT / AREP+ / PMG | R150 / R180 (standard) | 96.9 % |
39 modelos en 6 series · Valores a 4 polos, factor de potencia 0.8, 1 800 rpm, altitud menor a 1 000 m.
Con saber si va a operar aislada, en paralelo o vendiendo a la red, definimos el controlador, el regulador y la lógica del tablero que le corresponden.
