Diésel · Grupo electrógeno

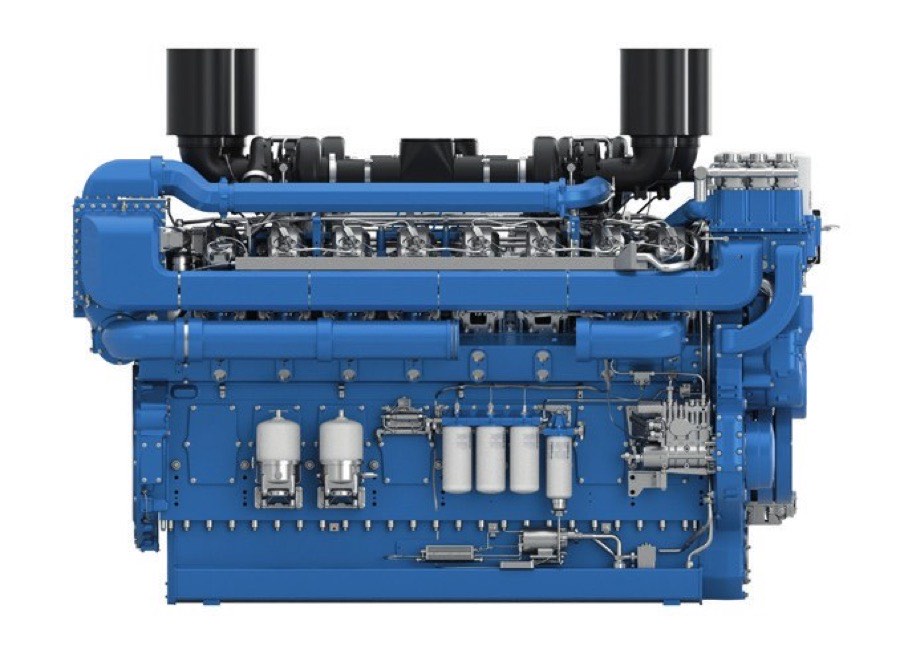

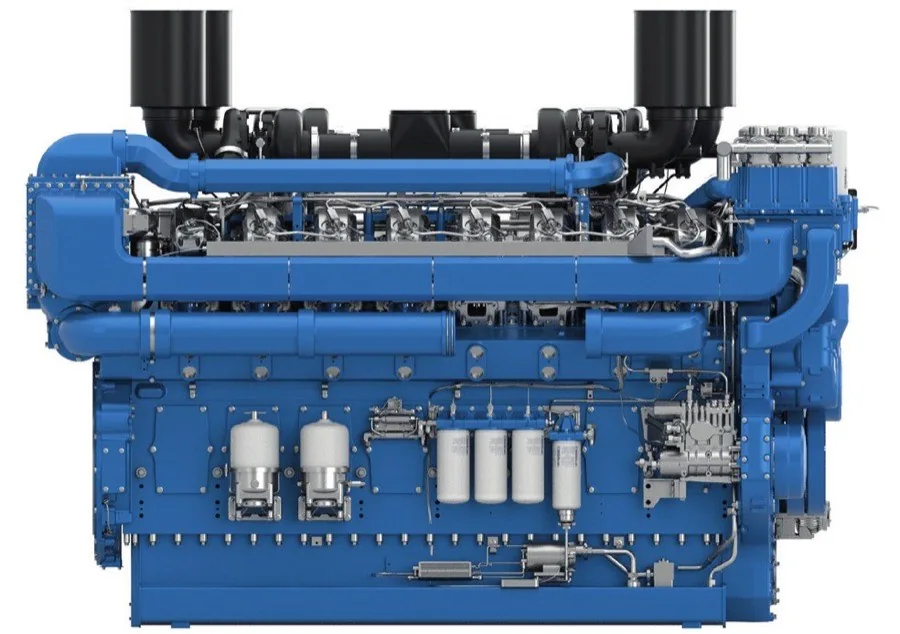

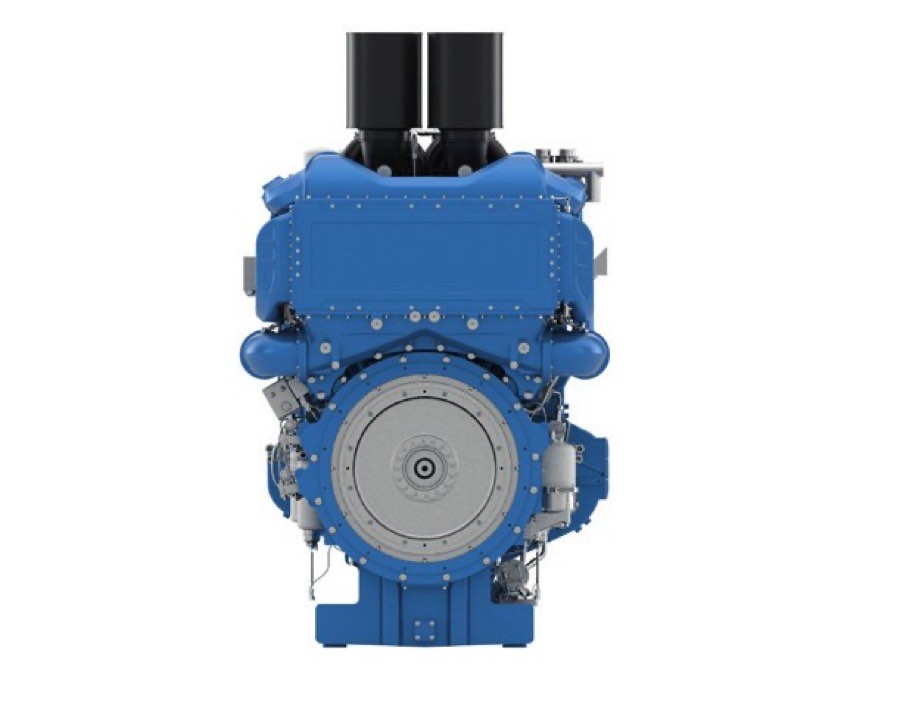

Motor Baudouin 16M55 · Control DEIF
El número del nombre es la potencia eléctrica en régimen de emergencia: 3 000 kWe a 1 800 rpm.
Grupo electrógeno de 3 000 – 3 750 kVA, en 4 variantes. Lo que se entrega es el equipo integrado —motor, alternador y tablero de control— no el motor suelto. Las potencias son las declaradas por el fabricante, sin derrateo por altitud ni temperatura.
| Bore & Stroke (mm) | 180 x 215 |
|---|---|
| Displacement (L) | 87.5 |
| N° of Cylinders | 16 |
| Cylinders Arrangement | At Vee |
| Fuel System | High Pressure Common Rail |
| Governor (Gov.) | ECU |
| Aspiration (Asp.) | Turbocharged & air-to-water cooled |
| Variante | Régimen | rpm | Motor | Generador | Aparente |
|---|---|---|---|---|---|
| 16M55G2640/6 | DCP | 1800 | 2 710 kWm | 2 400 kWe | 3 000 kVA |
| 16M55G2640/6 | PRP | 1800 | 2 710 kWm | 2 400 kWe | 3 000 kVA |
| 16M55G2640/6 | ESP | 1800 | 2 960 kWm | 2 640 kWe | 3 300 kVA |
| 16M55G2800/6 | DCP | 1800 | 2 870 kWm | 2 560 kWe | 3 200 kVA |
| 16M55G2800/6 | PRP | 1800 | 2 870 kWm | 2 560 kWe | 3 200 kVA |
| 16M55G2800/6 | ESP | 1800 | 3 150 kWm | 2 800 kWe | 3 500 kVA |
| 16M55G3000/6 | DCP | 1800 | 2 930 kWm | 2 640 kWe | 3 300 kVA |
| 16M55G3000/6 | PRP | 1800 | 2 930 kWm | 2 640 kWe | 3 300 kVA |
| 16M55G3000/6 | ESP | 1800 | 3 350 kWm | 3 000 kWe | 3 750 kVA |
El motor entrega kWm en el volante; el grupo, kWe. Ninguna cifra incluye derrateo: en México casi ningún sitio entrega la potencia de placa, y eso se calcula con la altitud y la temperatura del lugar antes de comprometer nada.
| Variante | rpm | Largo | Ancho | Alto | Peso |
|---|---|---|---|---|---|
| 16M55G2640/6 | 1800 | 4 161 mm | 1 953 mm | 2 468 mm | 11 500 kg |
| 16M55G2800/6 | 1800 | 4 161 mm | 1 953 mm | 2 468 mm | 11 500 kg |
| 16M55G3000/6 | 1800 | 4 161 mm | 1 953 mm | 2 468 mm | 11 500 kg |
| 16M55G3300/6^ | 1800 | 4 161 mm | 1 953 mm | 2 468 mm | 11 500 kg |
Tal como lo declara Baudouin en su ficha comercial.
La potencia de este motor está por encima de la gama que manejamos de catálogo. El alternador se selecciona por proyecto, con la tensión y el régimen definidos.
El tablero se arma con módulos DEIF, y no todos los proyectos necesitan lo mismo. El grupo sale con el módulo básico incluido; de ahí en adelante, cada capacidad se cotiza aparte porque cambia el tablero, no sólo el módulo.
Un solo grupo trabajando solo, sin paralelo con la red ni con otras máquinas. Arranque, paro, protecciones del motor y del alternador, y transferencia automática por falla de red (AMF). Es el módulo con el que sale el equipo.
Paralelo con la red o entre varios grupos, reparto de carga y gestión de potencia. Es lo que hace falta para trabajar en medición neta, para rasurar picos de demanda o para que dos máquinas sostengan la planta entre las dos.
Cuando lo que se busca es bajar la demanda facturable: el grupo entra en los picos y se retira automáticamente al terminar, sin intervención del operador.
Protección diferencial del generador (ANSI 87G) y plantas con muchos controladores en un mismo sistema, con secciones de reparto de carga.
Cuando en el mismo sitio conviven el grupo, baterías y solar, y alguien tiene que decidir en cada momento de dónde sale la energía.
Cuál corresponde depende de cómo va a trabajar la planta, no del tamaño del motor. Si el equipo va a operar en paralelo con la red, debe indicarse antes de cotizar: el tablero cambia, y con él el alcance de la obra eléctrica.
Bioengine · B10ENGINE, S.A. de C.V. — Grupo TSE. Integración, instalación y
servicio de plantas de generación eléctrica.
Datos transcritos de la ficha del fabricante (PK.S.308.EN.06.22).
Documento informativo, no contractual: la potencia garantizada en sitio se confirma por
escrito con la altitud, la temperatura y, en biogás, el análisis del gas.
