Diésel · Grupo electrógeno

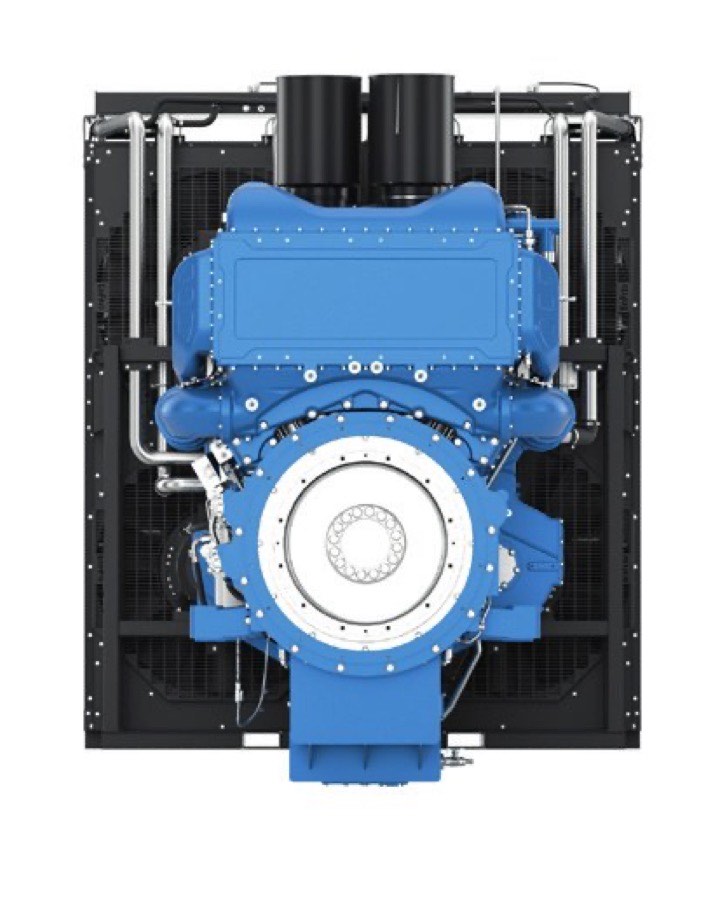

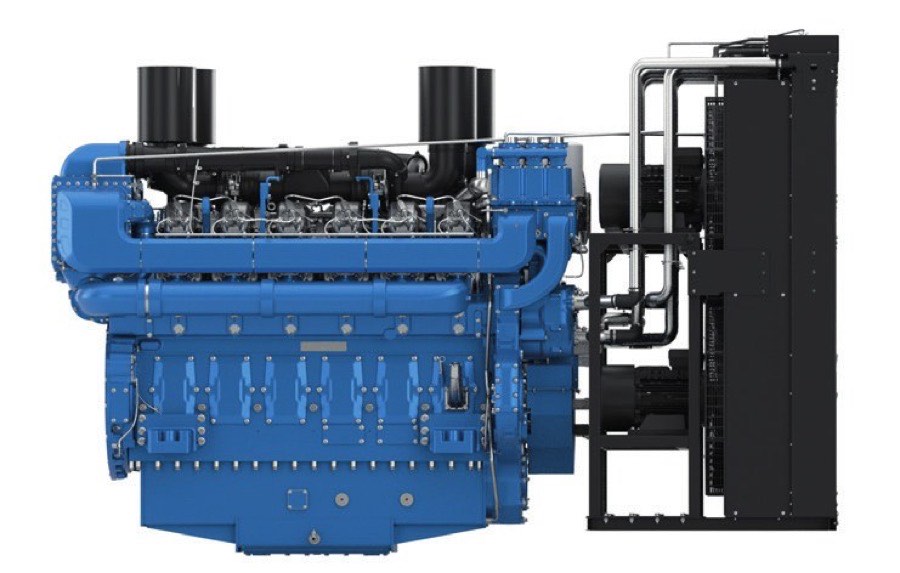

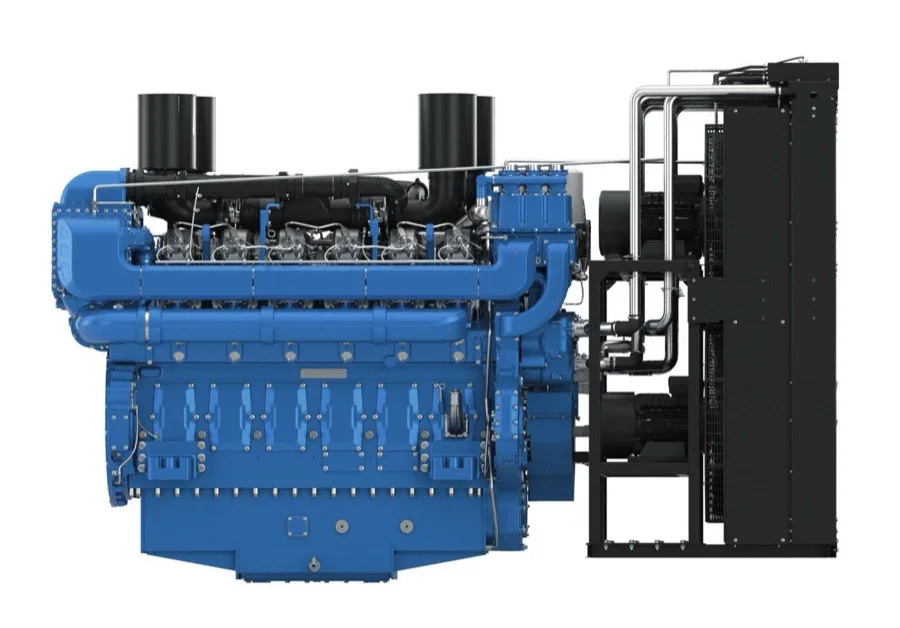

Motor Baudouin 12M55 · Alternador Leroy-Somer LSA 52.3 L12 · Control DEIF
El número del nombre es la potencia eléctrica en régimen de emergencia: 2 500 kWe a 1 800 rpm.
Grupo electrógeno de 2 250 – 3 125 kVA, en 4 variantes. Lo que se entrega es el equipo integrado —motor, alternador y tablero de control— no el motor suelto. Las potencias son las declaradas por el fabricante, sin derrateo por altitud ni temperatura.
| Bore & Stroke (mm) | 180 x 215 |
|---|---|
| Displacement (L) | 65.6 L |
| N° of Cylinders | 12 |
| Cylinders Arrangement | At Vee |
| Fuel System | High Pressure Common Rail |
| Governor (Gov.) | ECU |
| Aspiration (Asp.) | Turbocharged & air-to-water cooled |
| Variante | Régimen | rpm | Motor | Generador | Aparente |
|---|---|---|---|---|---|
| 12M55G2000/6 | ESP | 1800 | 2 230 kWm | 2 000 kWe | 2 500 kVA |
| 12M55G2000/6 | PRP | 1800 | 2 050 kWm | 1 852 kWe | 2 315 kVA |
| 12M55G2000/6 | DCP | 1800 | — | — | — |
| 12M55G2250/6 | ESP | 1800 | 2 460 kWm | 2 250 kWe | 2 813 kVA |
| 12M55G2250/6 | PRP | 1800 | 2 200 kWm | 2 045 kWe | 2 557 kVA |
| 12M55G2250/6 | DCP | 1800 | — | — | — |
| 12M55G2500/6^ | ESP | 1800 | 2 725 kWm | 2 500 kWe | 3 125 kVA |
| 12M55G2500/6^ | PRP | 1800 | 2 450 kWm | 2 250 kWe | 2 813 kVA |
| 12M55G2500/6^ | DCP | 1800 | 2 450 kWm | 2 250 kWe | 2 813 kVA |
| 12M55G2D0/6 | COP | 1800 | 2 015 kWm | 1 800 kWe | 2 250 kVA |
| 12M55G2D0/6 | PRP | 1800 | 2 200 kWm | 2 000 kWe | 2 500 kVA |
El motor entrega kWm en el volante; el grupo, kWe. Ninguna cifra incluye derrateo: en México casi ningún sitio entrega la potencia de placa, y eso se calcula con la altitud y la temperatura del lugar antes de comprometer nada.
| Variante | rpm | Largo | Ancho | Alto | Peso |
|---|---|---|---|---|---|
| 12M55G2000/6 | 1800 | 2 958 mm | 1 544 mm | 2 616 mm | 9 550 kg |
| 12M55G2250/6 | 1800 | 2 958 mm | 1 544 mm | 2 616 mm | 9 550 kg |
| 12M55G2500/6 | 1800 | 2 958 mm | 1 544 mm | 2 616 mm | 9 550 kg |
| 12M55G2D0/6 | 1800 | 2 958 mm | 1 544 mm | 2 616 mm | 9 550 kg |
Leroy-Somer LSA 52.3 L12, de la serie LSA 52.3. Se elige con la potencia eléctrica más alta del motor —2 500 kWe— contra la columna de servicio continuo del alternador, no contra la de emergencia: así el alternador nunca es la pieza que limita al grupo. Este queda con 2 600 kWe continuos, un 4 % por encima de lo que el motor puede pedirle.
Serie LSA 52.3: los datos eléctricos y mecánicos se entregan con la propuesta, porque cambian con la variante de bobinado y la tensión.
El tablero se arma con módulos DEIF, y no todos los proyectos necesitan lo mismo. El grupo sale con el módulo básico incluido; de ahí en adelante, cada capacidad se cotiza aparte porque cambia el tablero, no sólo el módulo.
Un solo grupo trabajando solo, sin paralelo con la red ni con otras máquinas. Arranque, paro, protecciones del motor y del alternador, y transferencia automática por falla de red (AMF). Es el módulo con el que sale el equipo.
Paralelo con la red o entre varios grupos, reparto de carga y gestión de potencia. Es lo que hace falta para trabajar en medición neta, para rasurar picos de demanda o para que dos máquinas sostengan la planta entre las dos.
Cuando lo que se busca es bajar la demanda facturable: el grupo entra en los picos y se retira automáticamente al terminar, sin intervención del operador.
Protección diferencial del generador (ANSI 87G) y plantas con muchos controladores en un mismo sistema, con secciones de reparto de carga.
Cuando en el mismo sitio conviven el grupo, baterías y solar, y alguien tiene que decidir en cada momento de dónde sale la energía.
Cuál corresponde depende de cómo va a trabajar la planta, no del tamaño del motor. Si el equipo va a operar en paralelo con la red, debe indicarse antes de cotizar: el tablero cambia, y con él el alcance de la obra eléctrica.
Bioengine · B10ENGINE, S.A. de C.V. — Grupo TSE. Integración, instalación y
servicio de plantas de generación eléctrica.
Datos transcritos de la ficha del fabricante (PK.S.308.EN.06.22).
Documento informativo, no contractual: la potencia garantizada en sitio se confirma por
escrito con la altitud, la temperatura y, en biogás, el análisis del gas.
